Calques
Les calques vous aident à organiser des diagrammes complexes en séparant les éléments en niveaux distincts. Vous pouvez afficher, masquer, verrouiller et réordonner les calques pour gérer efficacement votre travail.

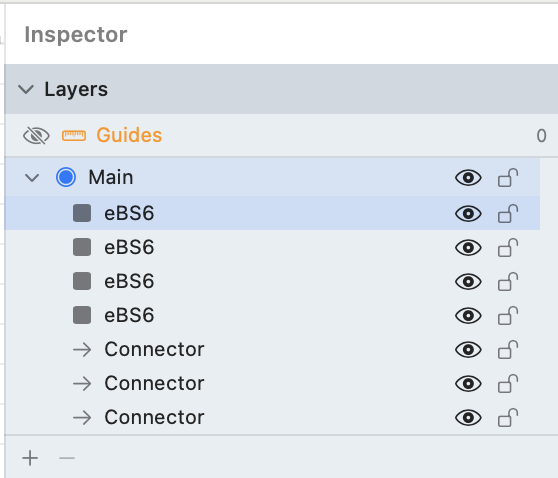

Présentation du panneau des calques
Le panneau des calques affiche tous les calques de votre document et fournit des contrôles pour les gérer.
Pour ouvrir le panneau des calques :
- Allez dans Présentation → Afficher les calques
- Ou utilisez le raccourci clavier
Éléments du panneau
Chaque calque dans le panneau affiche :
- Nom du calque : Cliquez pour renommer
- Icône de visibilité (œil) : Basculer la visibilité du calque
- Icône de verrouillage : Basculer l'édition du calque
- Indicateur de sélection : Met en surbrillance le calque actif
Créer des calques
Nouveau calque
- Cliquez sur le bouton + en bas du panneau des calques
- Saisissez un nom pour le nouveau calque
- Le calque est créé au-dessus du calque courant
Dupliquer un calque
Faites un clic droit sur un calque et sélectionnez Dupliquer le calque pour créer une copie avec tout son contenu.

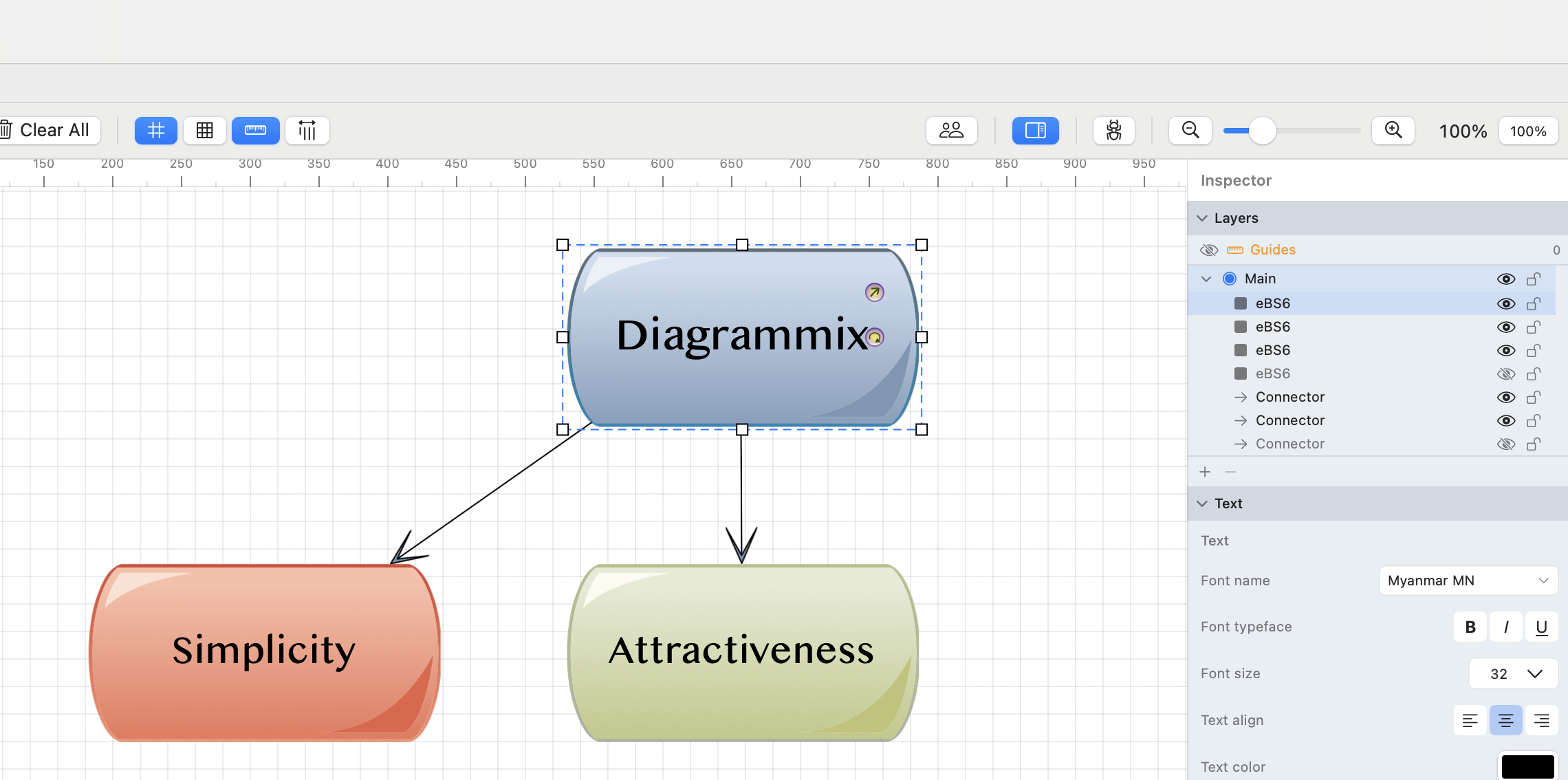

Visibilité des calques
Basculez l'icône de l'œil pour afficher ou masquer un calque :
- Visible (œil ouvert) : Le contenu du calque est affiché
- Masqué (œil fermé) : Le contenu du calque n'est pas affiché
Les calques masqués sont utiles pour :
- Réduire l'encombrement visuel pendant le travail
- Créer des versions alternatives d'un diagramme
- Masquer le contenu de référence ou les brouillons
Verrouillage des calques
Basculez l'icône de verrouillage pour verrouiller ou déverrouiller un calque :
- Déverrouillé : Les éléments du calque peuvent être sélectionnés et modifiés
- Verrouillé : Les éléments ne peuvent pas être sélectionnés ni modifiés
Les calques verrouillés sont utiles pour :
- Protéger les images d'arrière-plan ou les modèles
- Empêcher les modifications accidentelles du travail terminé
- Créer des calques de référence stables
Réordonner les calques
Les calques sont empilés du bas vers le haut. Les éléments des calques supérieurs apparaissent devant les éléments des calques inférieurs.
Pour réordonner :
- Cliquez et faites glisser un calque dans le panneau des calques
- Déposez-le à la position souhaitée
Ou utilisez :
- Disposition → Calque → Avancer
- Disposition → Calque → Reculer
Calque actif
Le calque actif est mis en surbrillance dans le panneau des calques. Les nouveaux éléments sont toujours créés sur le calque actif.
Pour changer le calque actif :
- Cliquez sur un calque dans le panneau des calques
- Ou sélectionnez un élément (son calque devient actif)
Déplacer des éléments entre les calques
Avec l'Inspecteur
- Sélectionnez le(s) élément(s)
- Dans l'Inspecteur, trouvez le menu déroulant Calque
- Choisissez le calque cible
Avec le menu contextuel
- Faites un clic droit sur le(s) élément(s) sélectionné(s)
- Choisissez Déplacer vers le calque → Nom du calque
Par glisser-déposer
- Sélectionnez le(s) élément(s) sur le canevas
- Faites-les glisser sur le nom d'un calque dans le panneau des calques
Menu contextuel des calques
Faites un clic droit sur un calque dans le panneau des calques pour accéder à ces options :
| Option du calque | Description |
|---|---|
| Renommer | Changer le nom du calque |
| Dupliquer | Créer une copie avec le contenu |
| Supprimer | Supprimer le calque et son contenu |
| Fusionner vers le bas | Combiner avec le calque inférieur |
| Verrouiller/Déverrouiller | Basculer le verrouillage de l'édition |
| Masquer/Afficher | Basculer la visibilité |
| Tout sélectionner | Sélectionner tous les éléments de ce calque |
Bonnes pratiques
- Nommez les calques de manière descriptive : Utilisez des noms comme « Arrière-plan », « Flux principal », « Annotations »
- Utilisez les calques pour des groupes logiques : Séparez les différents aspects de votre diagramme
- Verrouillez le travail terminé : Protégez les éléments achevés contre les modifications accidentelles
- Masquez les calques de référence : Gardez le matériel de référence disponible mais non visible
- Limitez le nombre de calques : Trop de calques peuvent créer de la confusion
Configurations de calques courantes
Diagramme technique
- Arrière-plan : Grille, repères, couleur du canevas
- Infrastructure : Formes de base, conteneurs
- Composants : Éléments principaux du diagramme
- Connexions : Connecteurs et lignes
- Étiquettes : Annotations textuelles
Présentation
- Arrière-plan : Éléments décoratifs
- Contenu : Contenu visuel principal
- Superposition : Mises en évidence, légendes
- Notes : Notes du présentateur (masquées lors de l'export)
