Import héritage

Diagrammix 3 utilise un nouveau format de document (.diagramx). Les diagrammes créés dans les versions antérieures de Diagrammix peuvent être importés et convertis.

Formats pris en charge

Importer un fichier ancien

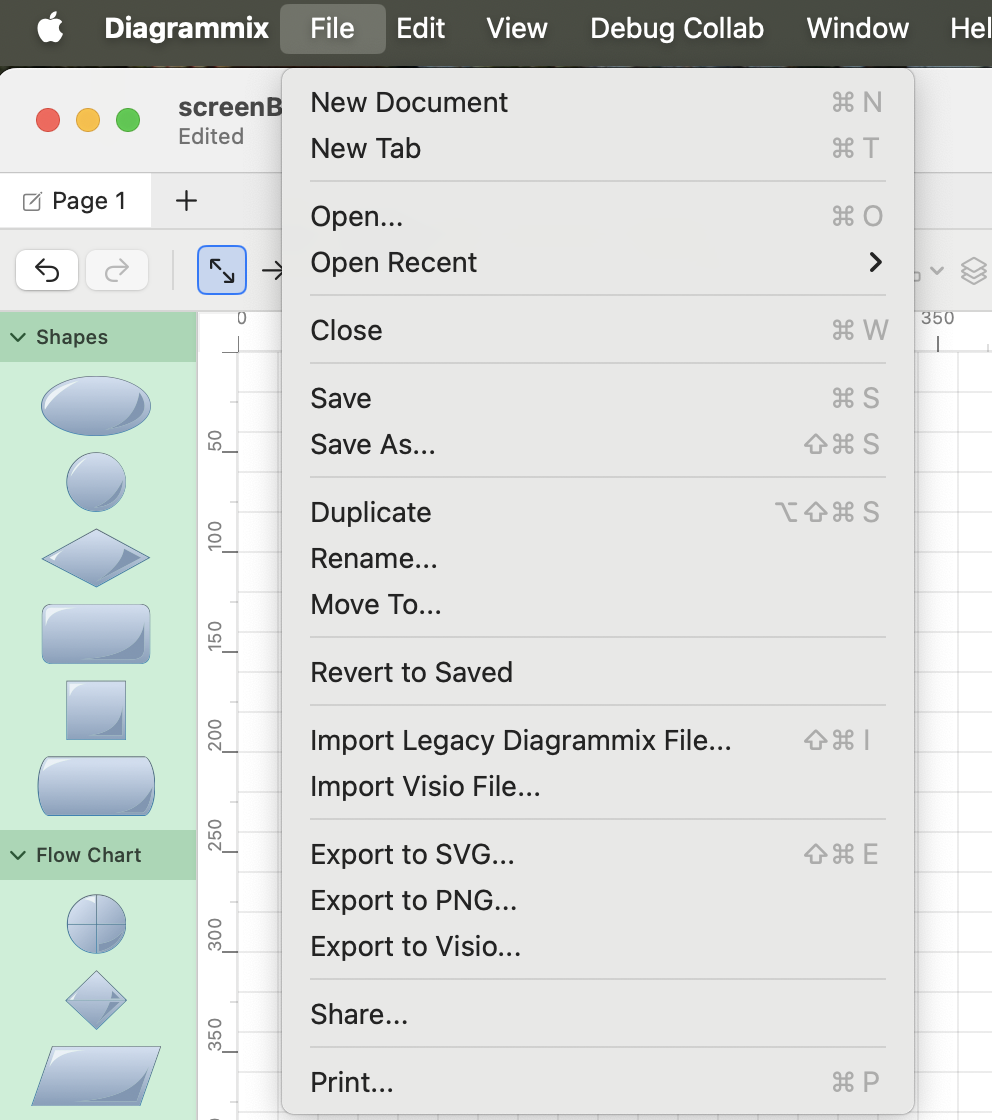

1. Allez dans Fichier → Importer un fichier Diagrammix ancien… ou appuyez sur Shift+Cmd+I
2. Sélectionnez le fichier et cliquez sur Ouvrir

Le diagramme est converti et s'ouvre sous forme de document avec une seule page nommée « Page 1 ». Si la fenêtre actuelle est un nouveau document vide, l'import y est placé ; sinon, un nouveau document est créé.

Importez un fichier à la fois — répétez la commande pour chaque fichier ancien.

Packs de notation

Diagrammix 3 recherche le pack de notation (modèle) utilisé par le diagramme d'origine et charge le pack correspondant, afin que la palette de gauche affiche la même famille de symboles. Si aucun pack correspondant n'est trouvé, le diagramme est tout de même importé — vous n'aurez simplement pas les symboles de ce pack dans la palette.

Ce qui est importé

• Les formes et symboles de notation, avec leurs positions et tailles
• Les connecteurs, y compris les pointes de flèche et le routage
• Les couleurs, remplissages, contours et ombres
• Le contenu et le formatage du texte
• Les groupes et calques
• Les tableaux
• Les images

Certains éléments peuvent nécessiter de petits ajustements après l'import — par exemple le routage des connecteurs ou la position du texte.

Après l'import

1. Vérifiez le diagramme — assurez-vous que tous les éléments sont corrects
2. Vérifiez les connecteurs — vérifiez qu'ils sont toujours attachés aux bonnes formes
3. Enregistrez — choisissez Fichier → Enregistrer pour l'enregistrer en tant que document Diagrammix 3 (.diagramx)

L'import héritage crée un nouveau document et ne modifie jamais le fichier d'origine. Conservez vos fichiers anciens comme sauvegarde jusqu'à ce que vous ayez vérifié le résultat.

Problèmes courants

Les polices semblent différentes

• La police d'origine n'est peut-être pas installée ; choisissez une police de remplacement dans l'onglet Texte de l'Inspecteur

Les connecteurs semblent différents

• Reroutez-les ou rattachez-les ; Diagrammix 3 utilise son propre moteur de routage
