Diagrammix3 offre oltre 30 tipi di punte di freccia per i connettori, coprendo frecce standard, notazione UML, simboli ERD (diagrammi Entità-Relazione) e marcatori per diagrammi tecnici.

Come Usare Questo Riferimento

Ogni tipo di punta di freccia è mostrato con:

  • Anteprima visiva - Come appare
  • Nome - Come appare nell'Inspector
  • Uso comune - Quando usarla
  • Categoria - Classificazione del tipo

Per applicare una punta di freccia:

  1. Seleziona un connettore
  2. Apri il pannello Inspector
  3. Trova la sezione Connector
  4. Scegli Start Arrowhead o End Arrowhead
  5. Seleziona dalla galleria

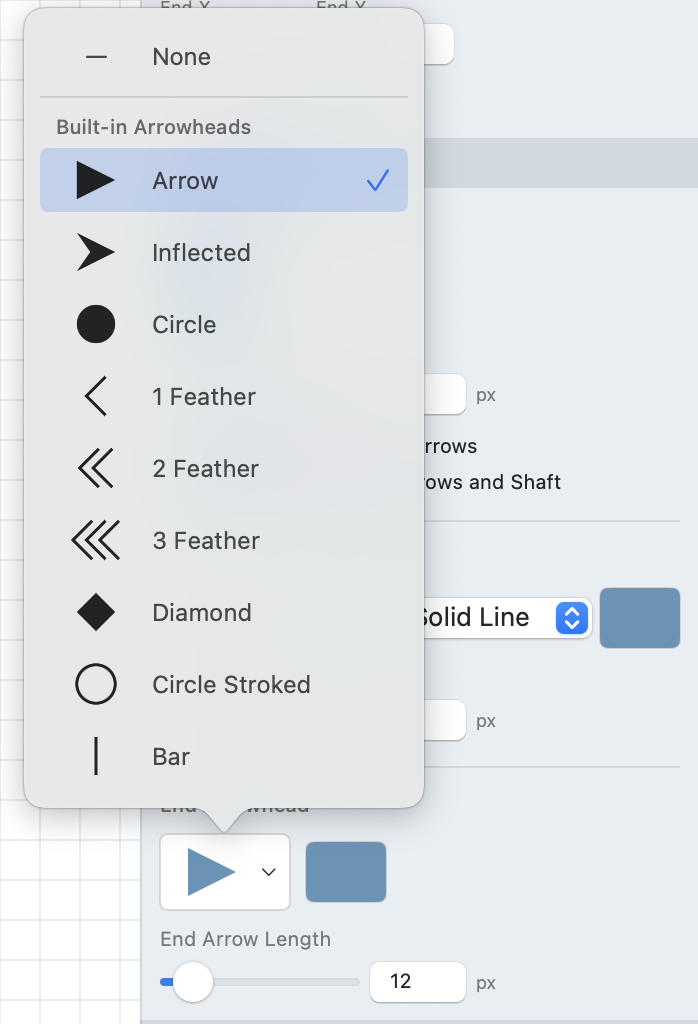

Interfaccia di selezione delle punte di freccia

Frecce Standard

Nessuna

Anteprima: ────────Uso: Nessuna freccia necessaria, linee semplici, relazioni non direzionali

Freccia standard

Anteprima: ────────>Uso: Uso generico, punta di freccia predefinita, indica la direzione

Freccia inflessa

Anteprima: ────────⟩Uso: Alternativa più morbida alla freccia standard, presentazioni

Marcatori Circolari

Cerchio (pieno)

Anteprima: ────────●Uso: Composizione UML (quando sulla sorgente), marcatori finali, evidenziazioni

Cerchio (contorno/vuoto)

Anteprima: ────────○Uso: Aggregazione UML, relazioni deboli, marcatori finali alternativi

Marcatori Quadrati

Quadrato (pieno)

Anteprima: ────────■Uso: Endpoint di flusso dati, terminatori di processo, marcatori forti

Quadrato (contorno/vuoto)

Anteprima: ────────□Uso: Endpoint opzionali, marcatori deboli, notazione alternativa

Marcatori a Diamante

Diamante (pieno)

Anteprima: ────────◆Uso: Composizione UML, proprietà forte, relazioni parte-tutto

Diamante (vuoto/contorno)

Anteprima: ────────◇Uso: Aggregazione UML, proprietà debole, relazioni di collezione

Diamante (curvo)

Anteprima: ────────◊Uso: Alternativa stilizzata ai diamanti standard

Marcatori Triangolari

Triangolo (standard pieno)

Anteprima: ────────▶Uso: Freccia standard, flusso direzionale, uso generico

Triangolo (vuoto/bianco)

Anteprima: ────────▷Uso: Ereditarietà/generalizzazione UML, relazioni IS-A, gerarchia delle classi

Marcatori a Piuma

Piuma singola

Anteprima: ────────⟨Uso: Marcatore direzionale alternativo, peso visivo più leggero

Doppia piuma

Anteprima: ────────⟪Uso: Forte enfasi direzionale, relazioni annidate

Tripla piuma

Anteprima: ────────⟪⟨Uso: Enfasi direzionale molto forte, relazioni a più livelli

Dimensioni e Tecnici

Linea di quota

Anteprima: ────────┤Uso: Disegni tecnici, misurazioni, diagrammi architettonici

Barra di quota

Anteprima: ────────┃Uso: Marcatori inizio/fine per linee di quota, segni di spunta

Barra

Anteprima: ────────┃Uso: Terminatori, endpoint, barriere

Bastone/Chevron

Anteprima: ────────⟩Uso: Indicatore direzionale leggero

Specifici UML

Ereditarietà UML (triangolo vuoto)

Anteprima: ────────△Uso: Freccia di ereditarietà nei diagrammi delle classi UML (extends, implements)

Croce UML (X)

Anteprima: ────────✕Uso: Messaggio di distruzione nei diagrammi di sequenza UML, terminazione

Notazione ERD (Entità-Relazione)

Zampa di gallina

Anteprima: ────────⋚Uso: Lato "molti" della relazione, uno-a-molti o molti-a-molti

Zampa di gallina + Barra

Anteprima: ────────┃⋚Uso: Molti obbligatorio (almeno uno richiesto)

Zampa di gallina + Cerchio

Anteprima: ────────○⋚Uso: Molti opzionale (zero o più consentiti)

Barra + Barra

Anteprima: ────────┃┃Uso: Esattamente uno (uno obbligatorio), uno-a-uno

Cerchio + Barra

Anteprima: ────────○┃Uso: Zero o uno (uno opzionale)

Cerchio + Cerchio

Anteprima: ────────○○Uso: Zero (raro, usato per endpoint opzionali)

Barra + Cerchio

Anteprima: ────────┃○Uso: Uno o zero (notazione alternativa)

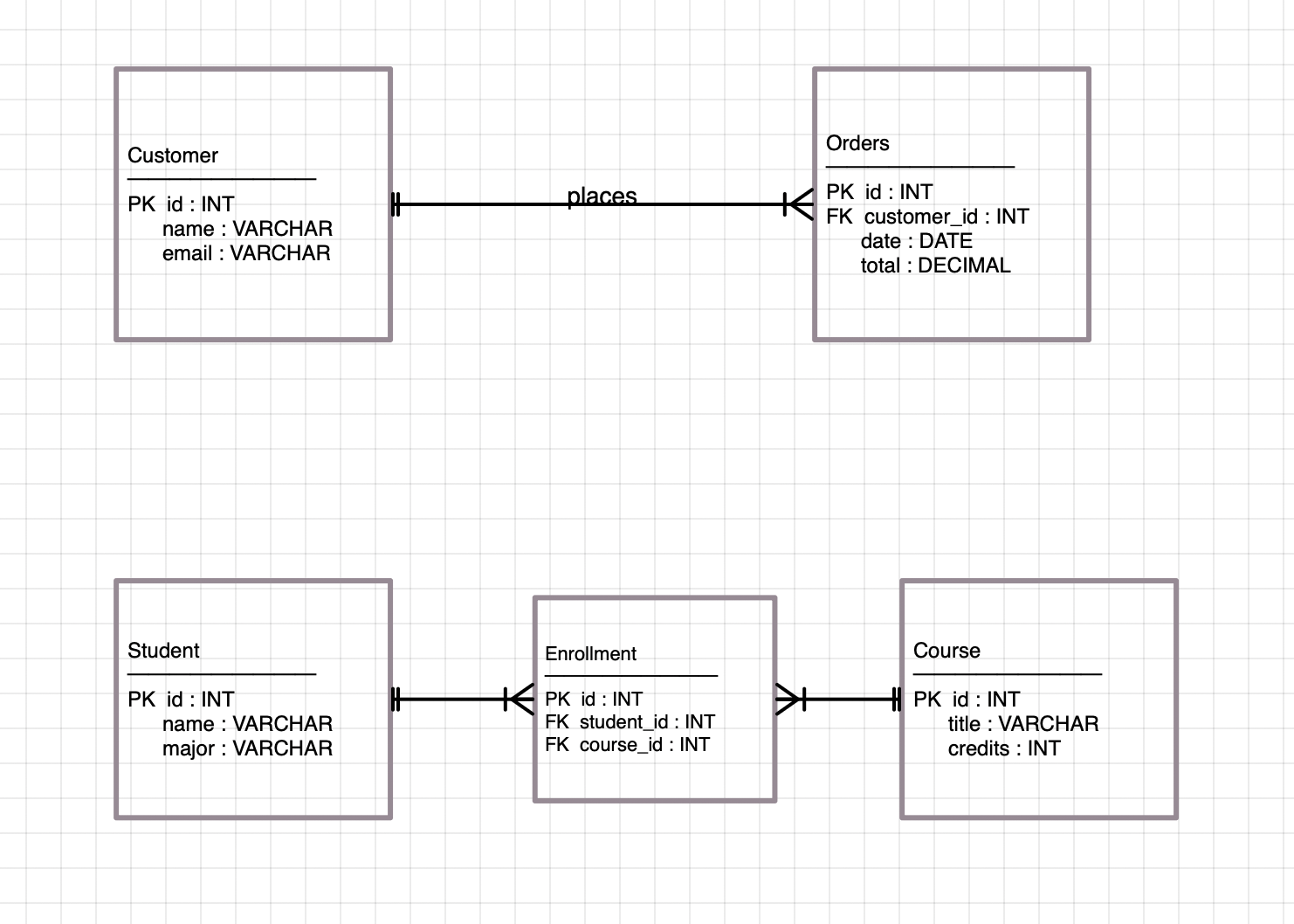

Esempi di punte di freccia ERD

Marcatori a Riquadro

Riquadro (pieno)

Anteprima: ────────▪Uso: Marcatori pesanti, enfasi, terminatori

Riquadro (contorno/vuoto)

Anteprima: ────────▫Uso: Marcatori leggeri, endpoint alternativi

Marcatori ad Arco/Curva

Arco (mezzaluna contorno)

Anteprima: ────────⌒Uso: Frecce stilizzate, connettori decorativi, transizioni morbide

Combinare le Punte di Freccia

I connettori possono avere punte di freccia diverse ad ogni estremità:

Combinazioni di esempio:

  • Nessuna → Freccia standard: Flusso direzionale semplice
  • Cerchio → Freccia standard: Marcatore sorgente con direzione
  • Diamante (pieno) → Triangolo (vuoto): Composizione UML verso ereditarietà
  • Barra → Zampa di gallina: Relazione ERD (uno-a-molti)
  • Barra di quota → Barra di quota: Linea di misura con segni di spunta

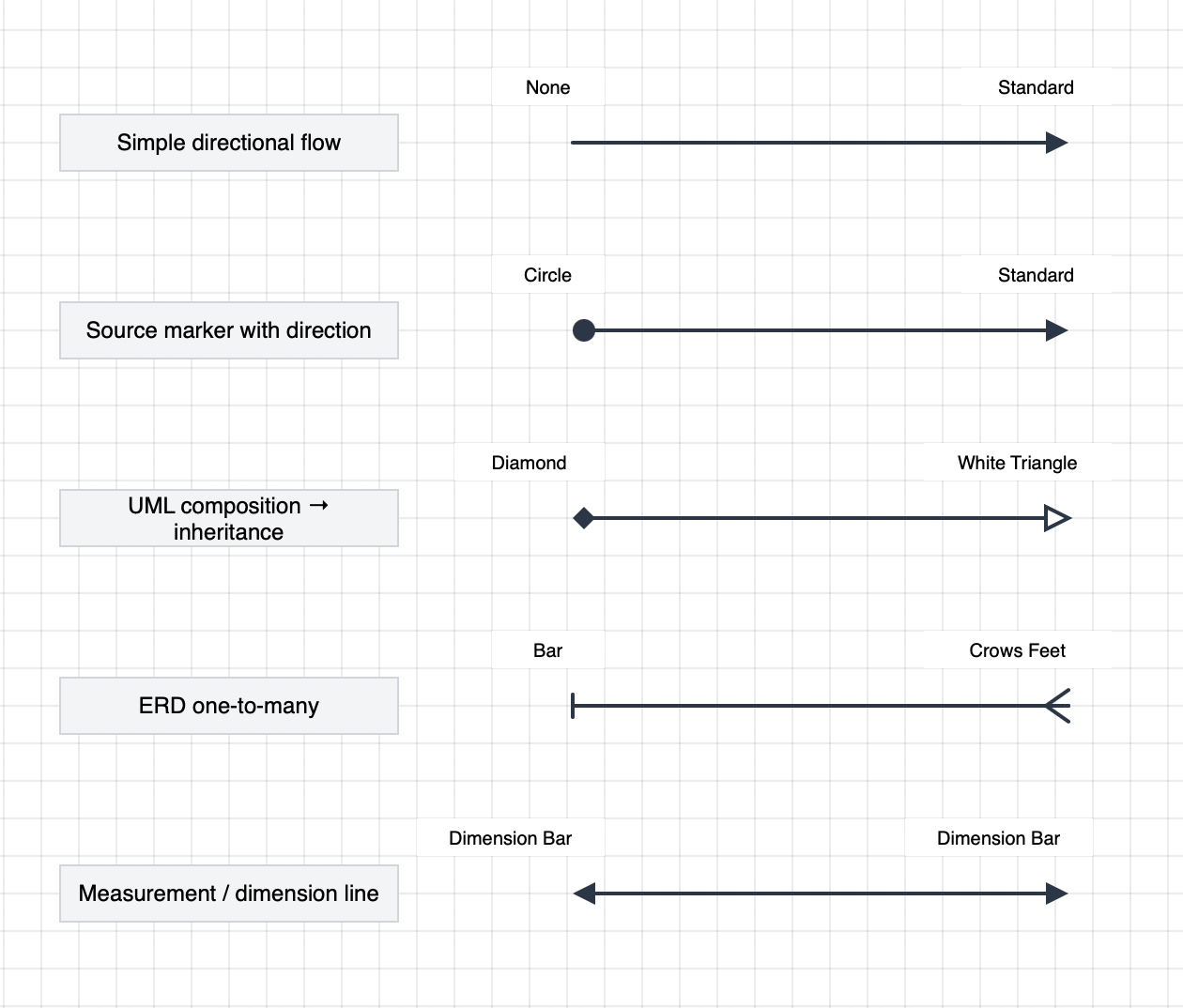

Combinazioni di punte di freccia

Dimensionamento delle Punte di Freccia

Regola la dimensione delle punte di freccia nell'Inspector:

  • Piccola - Diagrammi sottili e dettagliati
  • Media - Predefinita, aspetto equilibrato
  • Grande - Enfasi, presentazioni, diagrammi grandi

La dimensione delle punte di freccia scala proporzionalmente con lo spessore del tratto del connettore.

Colori delle Punte di Freccia

Le punte di freccia possono usare:

  • Stesso colore della linea - Aspetto uniforme (predefinito)
  • Colore indipendente - Punte di freccia con codifica cromatica per la categorizzazione
  • Collegato allo schema colori - Colori delle punte di freccia sensibili al tema

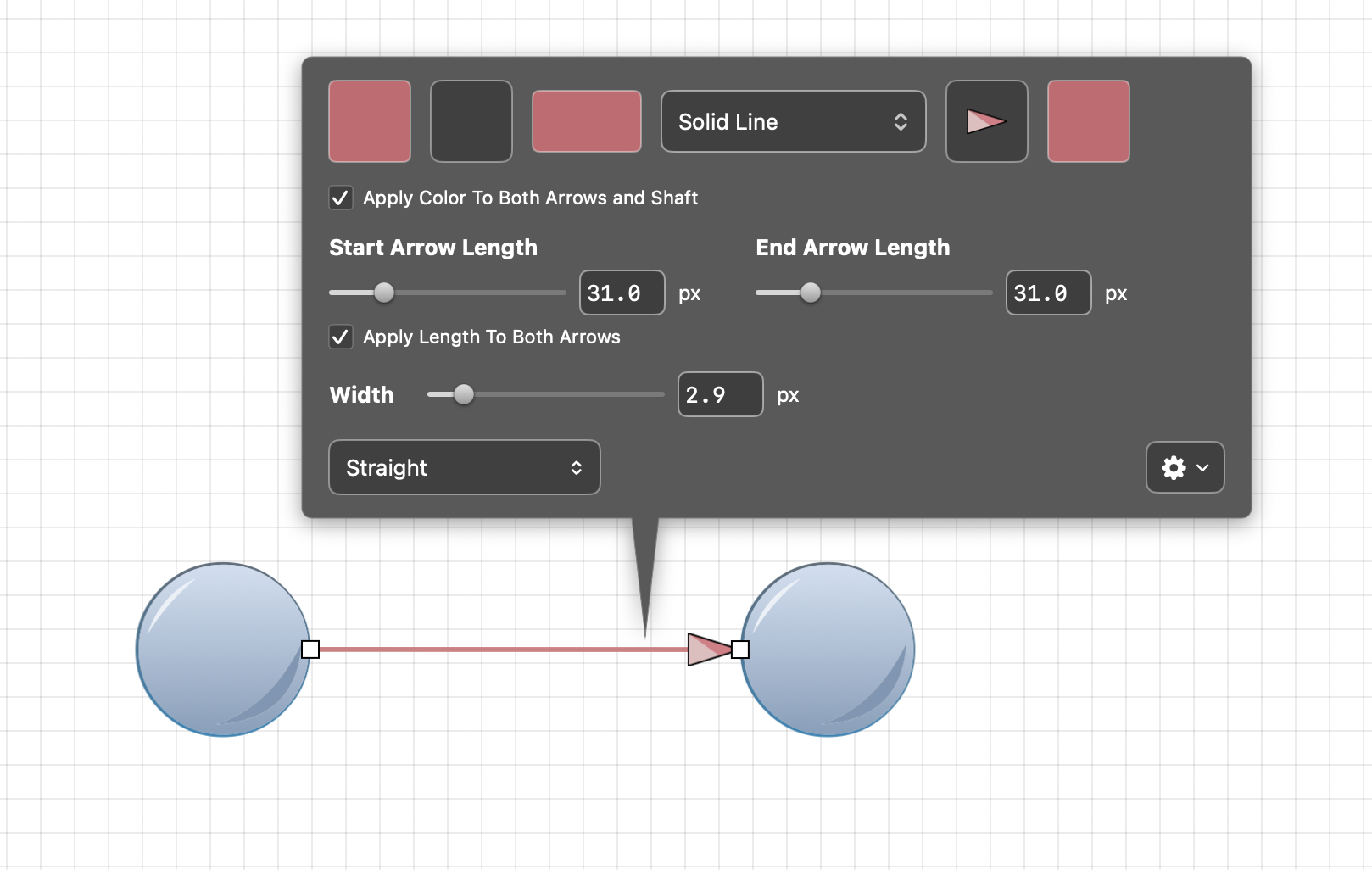

Punte di freccia colorate

Riferimento Rapido per Notazione

Per diagrammi delle classi UML

  • Ereditarietà: Triangolo (vuoto) che punta alla classe genitore
  • Composizione: Diamante (pieno) sul lato del contenitore
  • Aggregazione: Diamante (vuoto) sul lato del contenitore
  • Dipendenza: Linea tratteggiata con freccia standard
  • Associazione: Freccia standard o nessuna

Per diagrammi di sequenza UML

  • Messaggio sincrono: Freccia standard (linea continua)
  • Messaggio asincrono: Freccia standard (linea continua, variante mezza freccia)
  • Messaggio di ritorno: Linea tratteggiata con freccia standard
  • Messaggio di distruzione: Croce UML (X)

Per diagrammi ERD

  • Uno: Barra (┃)
  • Molti: Zampa di gallina (⋚)
  • Obbligatorio: Barra
  • Opzionale: Cerchio (○)
  • Combina per la cardinalità: "Zero o molti" = Cerchio + Zampa di gallina

Per diagrammi di flusso

  • Flusso standard: Freccia standard
  • Senza freccia: Tra blocchi di processo sequenziali
  • Flusso dati: Freccia standard con etichetta

Per diagrammi di rete

  • Direzionale: La freccia standard mostra la direzione del flusso dati
  • Bidirezionale: Frecce ad entrambe le estremità
  • Senza freccia: Connessioni fisiche senza direzione implicita

Suggerimenti

  1. Sii coerente - Usa lo stesso tipo di punta di freccia per lo stesso tipo di relazione
  2. Segui le convenzioni - UML e ERD hanno significati standard per le punte di freccia
  3. Non esagerare con la varietà - Limita a 2-3 tipi di punte di freccia per diagramma
  4. Dimensiona in modo appropriato - Punte più grandi per presentazioni, più piccole per lavori dettagliati
  5. Colore per enfasi - Usa punte di freccia colorate con moderazione per le relazioni chiave
